鋁銀漿主要是以鋁粉為原材料經(jīng)過研磨等工藝，選用的助劑是以脂肪酸類為主。我們知道鋁粉的特性是這樣的，所以在做丙烯酸類型的涂料時要注意：鋁銀漿遇到酸性物質(zhì)會鈍化，表面發(fā)黑形成氧化膜，遇到堿性物質(zhì)會吸收氫氧根，變成絮狀物，失去原有的光澤，這種情況在水性鋁銀漿中經(jīng)常遇到，再一個就是樹脂的高酸價，會導致浮型銀漿的包覆助劑產(chǎn)生反應，失去光澤，所以選擇一款合適的丙烯酸樹脂是很重要的。

對于搭配水性鋁銀漿應用的水性丙烯酸樹脂，在選擇的時候要考量的是PH值，因為上文已經(jīng)提到原因，不再多說，避免酸性和堿性過強，為了保持鋁銀漿的色相，樹脂盡量不偏于酸性，當然水性樹脂也很少有偏于酸性的，大部分都是堿性的。水性鋁銀漿都是經(jīng)過二氧化硅包覆的，可以抵抗弱堿性，一般PH值在7.0-7.5之間最佳。

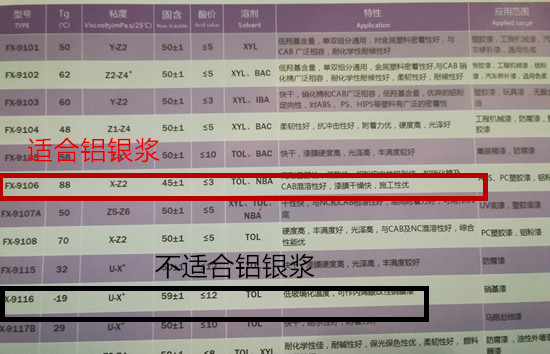

油性涂料做起來對樹脂的選擇相對容易一些，畢竟油性涂料及配套比較成熟，可選擇性較多，但是對于金屬漆來講還是不可以隨便使用的，因為油性丙烯酸樹脂對鋁銀漿的影響主要是兩個方面，一個是酸價，一個是極性。我們知道樹脂的酸價越高，施工性能越好，漆膜性能越好，但是鋁銀漿是受不了的，一般鋁銀漿能承受的酸價是5.0，太高了會影響鋁銀漿的性能，樹脂的極性也是一個需要注意的重要指標，高極性會導致鋁銀漿快速變黑，及使是施工后也依然無法改善，所以在選擇適用于金屬漆的樹脂是，盡量選用低極性的樹脂。

總而言之鋁銀漿屬于一種特殊的、嬌貴的金屬顏料，如果要發(fā)揮鋁銀漿的性能以及效果，要選用合適的樹脂體系與之搭配，否則很難 發(fā)揮鋁銀漿的特點。

相關資訊：

水性塑膠金屬漆附著力不行，原因你知道嗎？

工業(yè)金屬防腐漆，如何選擇醇酸樹脂！

常說的鋁銀漿調(diào)漆替代電鍍，到底是什么涂料工藝？

責任編輯：銀箭原創(chuàng) 銷售顧問小李

版權所有http://www.m100.org.cn

http://www.zqmetallic.com.cn

http://www.yj1987.cn

http://www.m100.org.cn.cn

http://www.yinjian1987.com

（章丘市金屬顏料有限公司）轉載請注明出處
